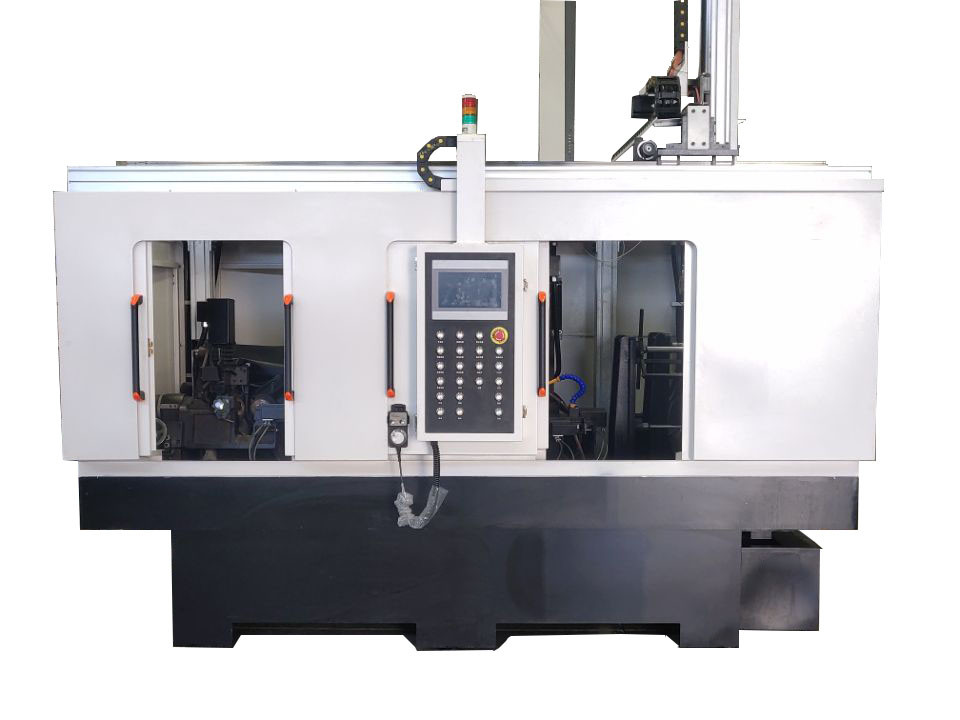

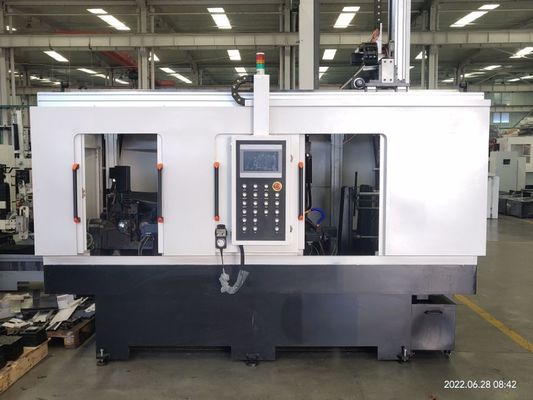

ATS260/ ATS320 लोडर के साथ सीएनसी देखा ब्लेड पीसने की मशीन
उत्पाद का वर्णन

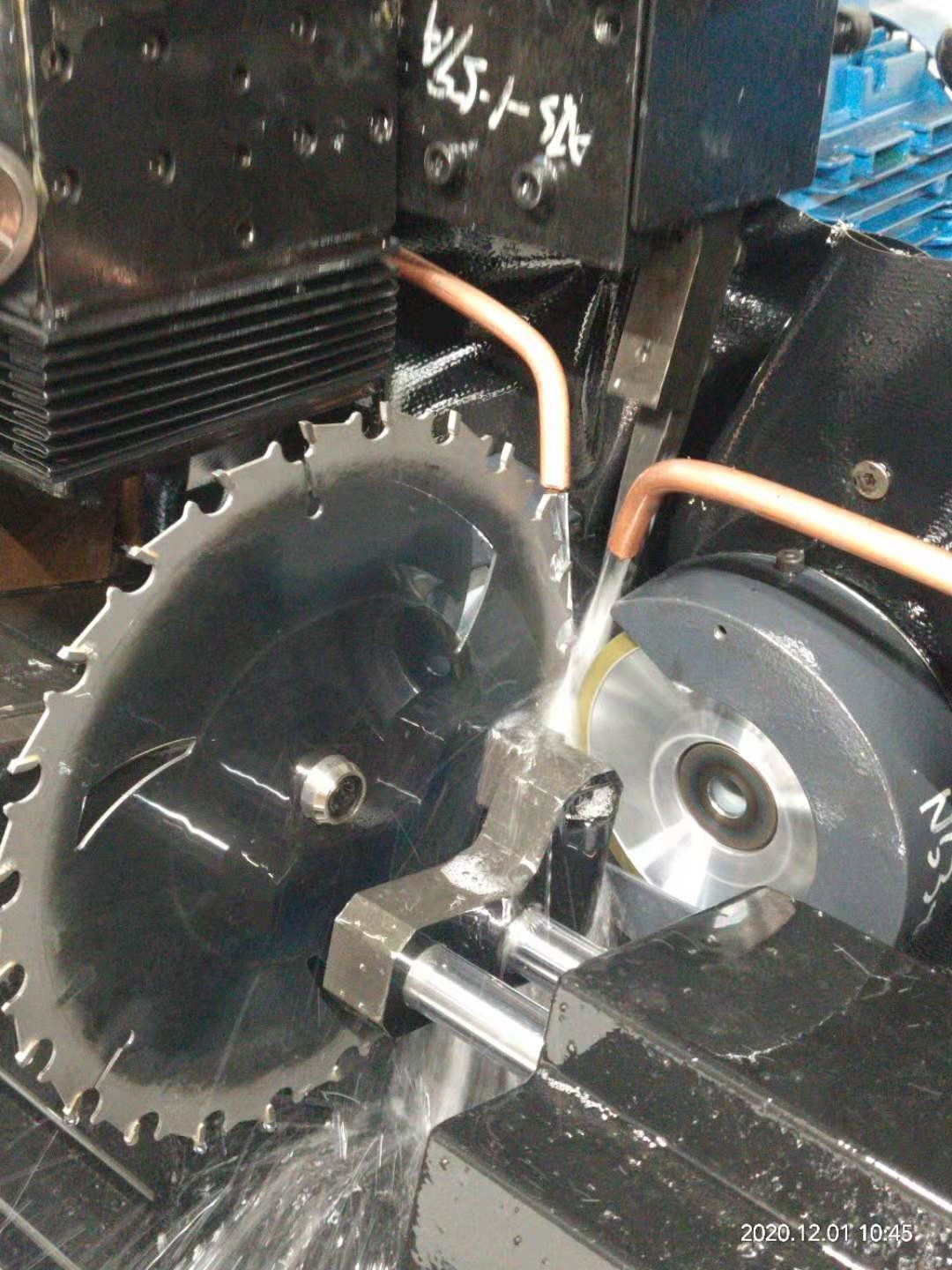

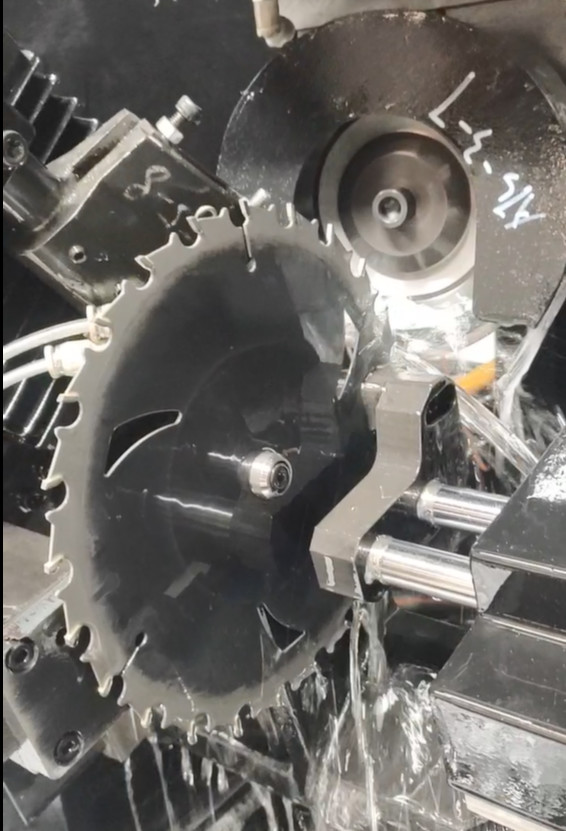

ATS260/ATS30012-अक्ष सर्वो तंत्र स्थायी चुंबक सिंक्रोनस मोटरित धुरी, लोडरों के लिए 3 सर्वो मोटर्स ऊपर-नीचे, बाएं-दाएं, पीछे-आगे की दिशा में आंदोलन में पिकिंग और बिछाने के लिए सर्वो मोटर्स, 9 सर्वो मोटर्स के लिएसीएनसी टीसीटी गोल देखा ब्लेड gविशेष रूप से कार्बाइड टिप्स के लिए स्किनिंग, शीर्ष/साइड कोण तेज; पिकिंग और प्लेसिंग आरा, शीर्ष/साइड कार्य स्थिति में पीसने वाले आरा एक चक्र सेट में समाप्त हो जाते हैं, पहिया बदलने की आवश्यकता नहीं होती है।
•चादर का व्यासः < 300मिमी
• कार्यः शीर्ष / साइडतेज करना
• सटीकताः <0.03 मिमी
• पिचः<65 मिमी
•सहयोग कंपनी
लाभ चादर पीसने वाली मशीन का
•अधिक सटीकता- पीसने की सटीकता: <0.03 मिमी, उच्च सटीकता से प्रभावित हो।
•श्रम लागत बचाएं- मैंश्रम के स्थान पर आरा चुनना और लगाना, श्रम लागत को बचाना;
•7*24 घंटे काम करना- लोडर पिकिंग & प्लेसिंग सॉ, ग्राइंडिंग डबल साइड एंगल को एक चक्र में स्वचालित रूप से सेट किया जाता है।
•उच्चतरदक्षता और उच्च उत्पादकता
•अधिक लचीलापन- किसी भी आवश्यकता में सटीकता के लिए;
•अधिक कार्य- पीसनेदोहरीसाइड / ऊपरी कोणटीसीटी देखा ब्लेड का
प्राविधिक प्रीमेटर
| मॉडल | एटीएस 260 | एटीएस300 |
| चादर का व्यास | 110~260 मिमी | 110~300 मिमी |
| चादर का मोटाई | 0.5~5 मिमी | 0.5~5 मिमी |
| साइड कोण | -5°~5° | -5°~5° |
| साइड रिलीफ | 0°~ 5° | 0°~ 5° |
| ऊपरी कोण | 8°~ 20° | 8°~ 20° |
| बेवल कोण | -45°~ 45° | -45°~ 45° |
| बोर व्यास | 12~30 मिमी ((12~50 मिमी) | 12~30 मिमी ((12~50 मिमी) |
| दांतों का पिच | 2-65 मिमी | 2-65 मिमी |
| टिप की लंबाई | 1-15 मिमी | 1-15 मिमी |
| चेहरा पहिया व्यास | Φ150~Φ32X16 मिमी | Φ150~Φ32X16 मिमी |
| पहिया गति | 3500~5500 आरपीएम | 3500~5500 आरपीएम |
| साइड व्हील Dia | Φ80~Φ100 मिमी | Φ80~Φ100 मिमी |
| साइड व्हील स्पीड | 5000 आरपीएम | 5000 आरपीएम |
| शीर्ष पहिया Dia | Φ125 मिमी | Φ125 मिमी |
| शीर्ष पहिया गति | 3500~5500 आरपीएम | 3500~5500 आरपीएम |
| कार्य कुशलता | 4~10S/टिप | 4~10S/टिप |
| मशीनिंग सटीकता | <0.03 मिमी | <0.03 मिमी |
| शक्ति | 8 किलोवाट | 8 किलोवाट |
| मशीन के आयाम | 2660L*1650W*3000H; | 3500*1950*3200H |
| वजन | 3400 किलोग्राम | 3500 किलो |
| बॉल स्क्रू | आईएफ (जर्मनी) |
| रोलरजीउइद | HIWIN(ताइवान) |
| न्युमेटिक पार्ट्स | एसएमसी(जापान) |
| सर्वो मोटर | नवाचार |
| पीएलसी | नवाचार ARM600 |
| हार्मोनिक ड्राइव | नवाचार |
